اسکوربرد ورزشگاه LED

اسکوربورد ورزشگاهی

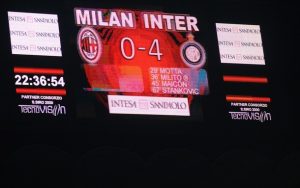

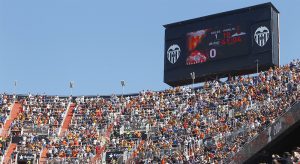

اسکوربرد ورزشگاه برای نمایش امتیازات ، زمان مسایقه و تصاویر مسابقه مانند صحنه های حساس ولوگو های تیم های مختلف استفاده می شود. اسکوربرد ورزشگاهی امروزه در ورزشگاه های روز دنیا بصورت تلویزیون های LED استفاده می شود. تراکم پیکسلی این نمایشر های LED بر اساس فاصله جایگاه نمایشگر تا تماشاگر متفاوت است. در ورزشگاه های بزرگ نقش اسکوربورد ها در کیفیت استفاده تماشاگران نقش بسیار مهمی دارد. زیرا بسیاری از تصاویر مسابقه برای تمامی تماشاگران کاملا در دسترس نیست. اسکوربرد های LED این قابلیت را به تماشگران می دهد تا از تمامی اتفاقات درون زمین مطلع شوند و لذت بیشتری از مسابقات خواهند برد.
نداشتن اسکوربرد در ورزشگاه های بزرگ امروزه نقص بزرگی محسوب می شود و اهمیت بالایی در رتبه بندی ورزشگاه ها دارد.

انواع اسکوربورد ورزشگاه

اسکوربرد تمام LED

این نوع اسکوربورد مانند یک تلویزیون شهری کامل می باشد و کامل ترین نوع اسکوربورد ورزشگاهی می باشد. این نمایشگر امکانات پخش دوربین های ورزشگاه ، نمایش زمان و امتیازات و لوگو ی سه بعدی تیم ها ، پخش فیلم و تیزر های مختلف بین بازی و نمایش ورودی های مختلف مانند پخش مستقیم تلویزیون ، نمایش آنلاین مسابقات دیگر از سایت بصورت هم زمان و پخش موقعیت های حساس بازی و .. را داراست.

اسکوربورد تهران

اسکوربرد ترکیبی LED

اسکوربورد های ترکیبی ، از قسمت های مختلفی تشکیل شده و برای اینکه استفاده های مختلف و مجزا از اسکوربورد بشود از آنها استفاده میشود. اسکوربورد های ترکیبی مدل قدیمی این اسکوربورد های LED هستند که بخاطر هزینه کمتر و بودجه ناکافی ، از صفحه ی تماما LED برخوردار نیستند. از مشکلات یکپارچه نبودن اسکوربورد بروز مشکل در قسمت های مکانیکی و فرسوده شدن بخش های غیر تخصصی آن است.

تابلو امتیاز

اسکوربرد LED ثابت

در دهه ی 70 و 80 در کشور ،مهندسین الکترونیک در شرکت های مختلف در ایران اقدام به تولید این سیستم ها کردند. این اسکوربورد ها فقط قابلیت نمایش اعداد در محل هایی که برای آنها تعریف شده می باشند. این نوع اسکوربورد بدلیل اینکه سیستم کنترل توسط شرکت ها شخصی سازی شده است. در حال حاضر دارندگان این اسکوربورد ها در سالن های ورزشی بخاطر خرابی های متعدد خدمات مناسبی دریافت نمیکنند.

اسکوربرد قدیمی Segment

قبل از رواج سیستم های LED برای غیر دستی کردن اسکوربورد ها در ورزشگاه ها ازین سیستم ها استفاده میشد. این سیستم ها نور دهی بسیار پایین دارند و طول عمر آنها نیز پایین هستند . این سیستم ها با پیشرفت تکنولوژی منسوخ شده است و دیگر ازین سیستم ها استفاده نمیشود.

اجزای اسکوربرد ورزشگاهی

ماژول LED مخصوص اسکوربرد :
ماژول LED مهم ترین قسمت اسکوربرد است و کیفیت تاثیر مستقیم روی نمایشگر دارد. ماژول LED  وظیفه نمایش محتوا با پیکسل های LED که رو آن قرار دارد را اسکوربورد به عهده دارد.

پاور تابلو روان

منبع تغذیه :
منبع تغذیه انرژی مورد نیاز سیستم را تامین میکند و برق AC شهری را به DC تبدیل میکند. معمولا تجهیزات LED با ولتاژ 5 ولت کار میکنند. انتخاب منبع تغذیه باید متناسب با مصرف ماژول های LED هماهنگ باشد.

کارت کنترل :
کارت کنترل دیتا را اپراتور دریافت میکند و روی ماژول های LED نمایش میدهد ، در اسکوربورد ها معمولا از کنترلر های آنلاین استفاده می شود. کنترلر های آنلاین شامل 2 قسمت گیرنده و فرسنتد می باشد.

ویدیو پروسسور تلویزیون شهری

ویدیو پروسسور :
ویدیو پروسسور رابط بین ورودی های تصویر ونمایشگر LED است. این سیستم وظیفه انتخاب ورودی تصویر و تغییر اندازه تصاویر ورودی به اندازه تلویزیون شهری را دارد.

سازه تلویزیون شهری

سازه :
سازه باید متناسب با نیرو های وارد شده توسط نمایشگر محاسبه و طراحی شود. همچنین فضای تعمیرات و نصب باید برای موارد ضروری در نظر گرفته شود.

سیستم تهویه

سیستم سرمایش :
قطعات الکترونیک هنگام فعالیت مداوم ایجاد گرما می کنند. گرمای درون اتاقک باید به نحوی خارج شود . در غیر این صورت به سیستم آسیب میرساند. معمولا در این سیستم از کولرگازی صنعتی استفاده می شود.

قیمت اسکوربرد ورزشگاه

قیمت اسکوربرد ورزشگاه بستگی به قیمت قطعات آن دارد . مهم ترین قسمتی که تاثیر زیادی روی قیمت این محصول دارد ، ماژول LED است. ماژول LED با توجه به دات پیچ یا همان فاصله ی پیکسلی قیمت های متفاوتی دارد. قطعات LED با توجه به رشد نرخ ارز ، تغییرات زیادی داشته است و نوسان قیمت زیادی دارد.

  • قیمت اسکربرد بصورت متر مربع استعلام می شود. برای اطلاع دقیق تر از قیمت های ساخت و نصب می توانید با تماس با کارشناسان ما بهترین نوع نمایشگر همچنین قیمت تمام شده مناسب را مطلع شوید.
کارشناس فروش کارشناس فنی سازه کارشناس فنی الکترونیک
مهندس افشاری : 09130913094 مهندس گودرزی : 09132005812 مهندس کریمی : 09139999017

نحوه راه اندازی اسکوربرد

اسکوربرد آنلاین :

سیستم آنلاین به این صورت است که تصاویری که روی نمایشگر LED پخش می شود ، مستقیم از سیستم اپراتور گرفته می شود. یعنی ی نمایشگر به صورت یک مانیتور کاربرد دارد و هر محتوایی از جمله فیلم ، عکس ، نرم افزار و … که روی یک کامپیوتر قابل نمایش است این تلویزیون شهری نمایش می دهد.





نحوه ارتباط اسکوربرد با مرکز پیام

ارتباط از طریق شبکه داخلی – Local Network

ارتباط از طریق شبکه از رایج ترین روش های انتقال تصویر است. در سیستم های آفلاین کنتلرل باید قابلیت شبکه داشته باشد و به شبکه محلی متصل شود. از طریق نرم افزاررابط کاربری می توان با وارد کردن آی پی تلویزیون ، محتوا را منتقل کرد و از نظر امنیتی قابل قبول است.

ارتباط از طریق فیبر نوری

برای ارتباط با فیبر نوری ، در محل هم چنین در محل اپراتور نیاز به مبدل های فیبر نوری و مدیا کانورتر می باشد. این بستر معمولا برای فاصله های بیش از صد متر که ممکن است سیستم شبکه دچار اختلال شود ، استفاده می شود.

ارتباط آفلاین

در ارتباط آفلاین سیستم بصورت مستقیم در ارتباط نیست. بلکه با رابط نرم افزاری ، برنامه روی حافظه های سخت افزاری مثل فلش مموری ، هارد و .. ذخیره می شود و به محل تلویزیون انتقال داده می شود. این روش از امنیت پایین تری برخودار است اما هزینه آن به مراتب پایین تر از سیستم های آنلاین است.

ارتباط وایرلس

ارتباط وایرلس با تلویزیون شهری ، از طریق آنتن های وایرلس با استاندار های شهری صورت میگیرد. بصورتی که در تلویزیون های شهری از سیستم وایرلس Point to Point استفاده می شود. تجهیزات وایرلس از زیر ساخت کمتری استفده میکند.
