تلویزیون شهری
تلویزیون شهری نمایشگر های LED بزرگ در ابعاد بیلبورد های تبلیغاتی هستند که از آنها جهت نمایش تبلیغات ، پیام های شهری ، تیزر های همگانی و اعلام پیام های مشخص استفاده میشود. جهت تبلیغات محیطی تلویزیون شهری ، در شهر های بزرگ و پیشرفته دنیا یکی از تاثیرگذار ترین تبلیغات روز دنیاست. این نمایشگر ها در سالن های سرپوشیده و فضا های بسته نیز کاربرد دارد. در مجتمع های تجاری و مکان های عمومی مانند ایستگاه های قطار و ترمینال ها و حتی سالن های همایش برای پخش تصاویر و فیلم های مختلف نیز کاربرد دارد. مصرف انرژی پایین ، تغییر تصاویر ، پخش تصاویر متحرک مثل فیلم ، درخشندگی و ایجاد نور مورد نیاز از دیگر ویژگی های این محصول است.
انواع تلویزیون شهری

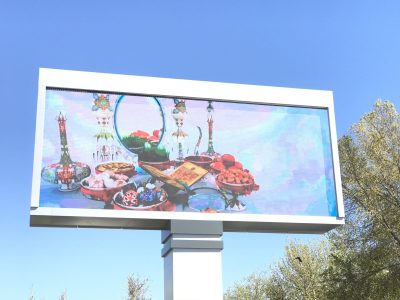

تلویزیون شهری ثابت فضای باز | Fixed outdoor LED display
نمایشگر LED است که در سطح شهر های بزرگ نصب می شود و پیام های تبلیغاتی ، پیام های شهری و محتوای اطلاع رسانی را نمایش می دهد. این نوع از تلویزیون های شهری معمولا بروی سازه های عظیمی در مراکز پر تردد شهر ها نصب میشود. نمایشگر های LED فضای باز از نظر شدت نور و مقاومت در برابر شرایط آب و و هوایی مختلف با سایر نمایشگر ها متفاوت است. نحوه ارتباط تلویزیون شهری فضای باز از طریق شبکه داخلی ، فیبر نوری و فضای ابری اینترنتی امکان پذیر است. نمایشگر های LED به واسطه مصرف انرژی پایین و قابلیت تنوع محتوا امروزه یکی از مدرن ترین ابزار های اطلاع رسانی در مراکز پر جمعیت هستند.
تلویزیون شهری ثابت فضای بسته | Fixed indoor LED display
این نوع نمایشگر برای سالن های همیش ، سالن جلسات ، مراکز تجاری ، لابی هتل ها و … برای نمایش محتوای تبلیغاتی و محتوای آموزشی و تصاویر سخنرانان و … استفاده می شود. نمایشگر های LED فضای بسته بدلیل مدت زمان تماشای زیاد توسط مخاطب باید شدت نور متناسب و نرخ تازه سازی Refresh Rate بالایی باشد. این نوع ماژول های LED با نوع outdoor متفاوت است و شدت نورپایین تری دارد. همچنین نسبتبه ماژول های outdoor در برابر شرایط جوی مقاوم نیست. ماژول های indoor زاویه دید و نرخ تازه سازی refresh rate بالا تری دارند. ماژول های indoor تلویزیون شهری معمولا زاویه دید بهتری نسبت به ماژول های فضای باز دارند.

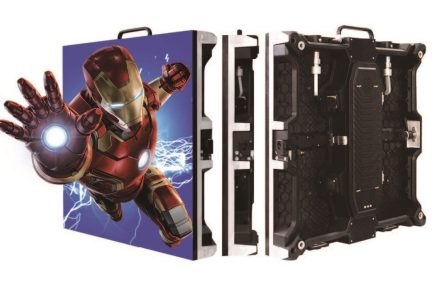

تلویزیون شهری اجازه ای | Rental LED display
کابینت LED رنتال برای پروژه های کوتاه مدت استفاده می شود. به این صورت که بصورت کابینت های آلومینیوم دایکست با ابعاد دلخواه نصب می شوند. این سیستم ها بصورت فضای باز و فضای بسته در بازار عرضه شده و گزینه مناسبی برای پروژه هایی به سرعت بالا و ابعاد متفاوت است.
این نمایشگر ها بویسله قفل هایی که به راحتی با دست بسته و باز میشوند در محل اجرا مونتاژ می شود. جدید ترین محصول این نوع تلویزیون LED خمیده هستند که در محصولات شرکت نواندیشان می توانید مشاهده کنید.
تلویزیون شهری سیار | Mobile LED display
تلویزیون های LED سیار ، برای مصارف خاص استفاده میشوند که معمولا بروی گشنده و یا وانت های مختلف قابل پیاده سازی است. این تلویزیون ها معمولا برای فضای باز استفاده می شود و نیاز به تامین کننده برق مجزا ، همچنین استابلایزر برق جهت جلوگیری از نوسان برق است دارد. تلویزیون سیار درمحیط هایی استفاده می شود که نیاز به نصب و اجرای دایمی نمایشگر نیست و صرفا جهت اجرا بصورت موقت است. این نوع نمایشگر معمولا با جک های هیدرولیک تعبیه شده بروی کشنده ارتفاع میگیرد که برای عموم مخاطبین قابل رویت باشد. برای مشاهده نمونه پروژه انجام شده توسط شرکت نواندیشان کلیک کنید.
نمونه پروژه های تلویزیون شهری نواندیشان
عمارت گلدسته
فولادشهر
میدان امام حسین اصفهان
میدان فیض اصفهان

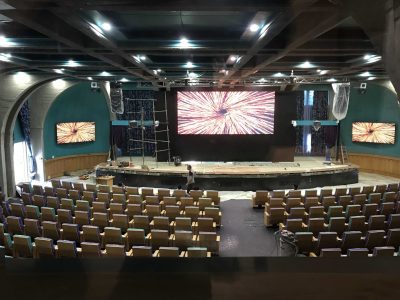

اتاق بازرگانی ، صنایع و معادن
دانشگاه فردوسی مشهد
میدان بزرگمهر اصفهان
تلویزیون شهری رنتال
قطعات تلویزیون شهری
ماژول LED
ماژول LED مهم ترین بخش یک تلویزیون LED است. ماژول LED یک برد الکترونیکی است که چیپ های LED با فاصله مشخص بروی آن قرار گرفته اند. به فاصله ی بین LED ها از هر طرف تا LED بعدی دات پیچ یا pixel pitch می گویند. برای مثال در ماژول P4 بین هر پیکسل تا پیکسل بعدی 4 میلی متر فصله می باشد. از جمله مشخصات ماژول که در انتخاب ماژول مناسب به شما کمک می کند:
- شدت نور ماژول (بر حسب MCD)
- نرخ تازه سازی (refresh rate)
- اسکن ماژول ( نحوه ی درایو LED که بر فرکانس نمایش ماژول تاثیر مستقیم دارد.)
- کیفیت ماسک و قاب ماژول LED
- شرکت سازنده چیپ ست LED
- زاویه دید چیپ ست LED
ویدیو پروسسور | video processor
ویدیو پروسسور ورودی تصویر را منابع مختلف (کامپیوتر ، دوربین ، گیرنده دیجیتال و … ) میگیرد و ضمن تنظیم و بهینه سازی برای تلویزیون شهری ابعاد تصویر را با نمایشگر هماهنگ میکند. این دستگاه که مدیریت صوت و تصویر را بر عهده دارد تصویر دکمه های روی پنل کنترل می شود. تعداد ورودی و خروجی های ویدیو پروسسور و تنوع آن بر قیمت این محصول تاثیر زیادی دارد. از جمله ویژگی های ویدیو پروسسور:
- قابلیت نمایش ورودی های دیجیتال و آنالو بصورت همزمان
- تعداد پیکسل پشتیبانی در طول و عرض
- خروجی مجزا برای مانیتور کاربر
- تنظیم از طریق نرم افزار
- فریم بر ثانیه ثابت و استاندارد (60fps)
- قابلیت تصویر در تصویر PIP
کارت کنترل
نمایش محتوای مورد نظر و روشن شدن ماژول ها به عهده سیستم کنترل است. نمایش تصویر در تلویزیون شهری توسط کارت کنترل گرفته می شود و توسط کابل های دیتا به ماژول میرسد. سیستم کنترل نمایشگر ها به این صورت است که تعدادی برد فرستنده (sender card)تصویر را از توسط سگنال تصویر میگیرد و به تعدادی کارت گیرنده (recieving card) میفرستد. در هر کابینت LED یک برد گیرنده وجود دارد. از ویژگی های سیستم کنترل نمایشگر LED :
- تعداد پیکسل قابل پشتیبانی
- مقدار refresh rate قابل پشتیبانی
- سازگاری با انواع درایور های ماژول
- نرم افزار کاربر پسند و بروز رسانی نرم افزار مداوم
منبع تغذیه | power supply
ولتاژ کاری تمامی سیستم نمایشگر های ال ای دی 5 ولت است. منبع تغذیه بسته به جریان مصرفی ماژول LED انتخاب می شود. منبع تغذیه های مرسوم مورد استفاده شده در این کار معمولا 40 آمپر یا 60 آمپر می باشد که در 2 مدل اسلم (نازک) ومعمولی عرضه می شود. منبع تغذیه اسلیم برای کابینت های رنتال که فضای کمتری دارند معمولا استفاده می شود. ویژگی های منبع تغذیه خوب برای تلوزیون شهری :
- تطابق جریان نامی و عملی منبع تغذیه
- طول عمر بالا و اتلاف حرارتی پایین
- فیوز محافظ نوسان برق
- مدار قطع خودکار اتصال کوتاه
- پورت ارت برای اتصال به زمین
- تعداد خروجی مناسب و پتانسیومتر تنظیم ولتاژ
سازه و سیستم تهویه
در وسایل الکترونیکی ، بدلیل ایجاد گرما از طریق اتلاف انرژی باید برای تهویه و تعدیل دمای دستگاه راه حل در نظر گرفت . در تلویزیون های شهری جهت خنک کردن تلویزیون از گرمای ایجاد شده توسط پاور ها معمولا از اسپیلیت ها استفاده میکنند. در صورت انجام پروژه در فضای بسته ( که تهویه محیطی داشته باشد) نیازی به اسپیلت نیست و از فن های گرداننده هوا استفاده می شود.
سازه تلویزیون شهری نیز باید توسط مهندسین محاسب عمران محصاسبه شود و نیرو باد ، لنگر و طول دستک و … در آن مشخص شود. در سازه تلویزیون شهری معمولا پایه ها بصورت گرد (لوله آهنی ) یا مقطع مستطیل ( سازه شبکه بندی شده ) می باشد.
نرم افزار تلویزیون شهری
نمایش محتوا بروی تلویزیون شهری به روش های آنلاین و آفلاین انجام می شود
آنلاین
آفلاین
راه اندازی آنلاین ، سیستم تلویزیون شهری حافظه ای برای ذخیر محتوا ندارد. بنابر این دقیقا سیگنال تصویری که از منبع خود میگیرد به نمایش می گذارد. برای مثال اگر اپراتور نشانگر موس خود را حرکت دهد ، دقیقا در همان لحظه بروی نمایشگر مشاهده می شود.
در این حالت همیشه باید تصویری برای ویدیو پروسسور ارسال شود و ارتباط آن باید بصورت دائم بر قرار باشد. در اکثر ویدیو پروسسور های بازار ، جای کارت فرستنده تعبیه شده و فرستنده در خود ویدیو پروسسور نصب می شود. به این ترتیب تصویر منبع های دلخواه به پروسسور متصل می شود و کاربر در لحظه هر میتواند بین ورودی های تصویر جا ب جایی انجام دهد.
مقایسه برخی از ویژگی های راه اندازی آنلاین و آفلاین
| ویژگی | تلویزیون شهری آنلاین | تلویزیون شهری آفلاین |
|---|---|---|
| نیاز به سیستم کنترل | ||
| پخش فرمت های ورودی متنوع | ||
| حافظه | ||
| پشتیبانی از سنسور | ||
| پشتیبانی از ویدئو پروسسور | ||
| پشتیبانی از ابعاد بسیار بزرگ | ||
| قابلیت نمایش تصویر دوربین |
روش های ارتباط اپراتور با تلویزیون شهری
ارتباط از طریق شبکه داخلی | Ethernet LAN network
ارتباط از طریق شبکه از رایج ترین روش های انتقال تصویر است. در سیستم های آفلاین کارت کنترل باید قابلیت شبکه داشته باشد و به شبکه محلی متصل شود. از طریق نرم افزار رابط کاربری می توان با وارد کردن آی پی تلویزیون ، محتوا را منتقل کرد و از نظر امنیتی قابل قبول است.
ارتباط از طریق فیبر نوری | optic fiber network
برای ارتباط با فیبر نوری ، در محل هم چنین در محل اپراتور نیاز به مبدل های فیبر نوری و مدیا کانورتر می باشد. این بستر معمولا برای فاصله های بیش از صد متر که ممکن است سیستم شبکه دچار اختلال شود ، استفاده می شود.
ارتباط از طریق شبکه وایرلس | Wireless LAN network
ارتباط از طریق شبکه از رایج ترین روش های انتقال تصویر است. در سیستم های آفلاین کارت کنترل باید قابلیت شبکه داشته باشد و به شبکه محلی متصل شود. از طریق نرم افزار رابط کاربری می توان با وارد کردن آی پی تلویزیون ، محتوا را منتقل کرد و از نظر امنیتی قابل قبول است.
#8900BF
ارتباط از طریق دستگاه های حافظه | Storage transfer data
در ارتباط آفلاین سیستم بصورت مستقیم در ارتباط نیست. بلکه با رابط نرم افزاری ، برنامه روی حافظه های سخت افزاری مثل فلش مموری ، هارد و .. ذخیره می شود و به محل تلویزیون انتقال داده می شود. این روش از امنیت پایین تری برخودار است اما هزینه آن به مراتب پایین تر از سیستم های آنلاین است.
سوالات پر تکرار در مورد تلویزیون شهری
نمایشگر های پهن پیکر LED است در سطح شهری ها نصب می شود. از این نمایشگر ها برای نمایش پیام های تبلیغاتی ، پیام های مربوط مدیریت شهری و تصاویر برگزاری همایش یا رویداد های بزرگ شهری استفاده میکنند.
قیمت تلویزیون شهری با توجه به نوسانات بازار ارز و تنوع زیاد این محصول بازه بسیار زیادی دارد. مهم ترین مولفه ی قیمت تلویزیون شهری ، ماژول آن می باشد. برای اطلاع از قیمت به روز با شماره 09120266173 کارشناس فروش شرکت نواندیشان تماس بگیرید.
در نمایشگر های شهری فضای باز شدت نور بدلیل وجود نور آفتاب بسیار بیشتز از نمایشگر های فضای داخل است. نمایشگر های oudoor همچنین از سمت رو به رو در مقابل شرایط آب و هوایی مثل باران مقاوم هستند. اما وزن ماژول های تلویزیون شهری فضای بسته بسیار کمتر است. از نظر هزینه پروژه نیز تلویزیون شهری فضای باز هزینه بیشتری در بر دارد.
برند تولید کننده قطعات تلویزیون شهری متفاوت هستند. در قسمت ماژول برند های مانند Leyard و Cailiang و Qiangli و GKGD در بازار ایران معتبر هستند. در برند های منبع تغذیه CLCZ و Meanwell از جمله تولید کنندگان منبع تغذیه با کیفیت هستند. در سیستم های کنترل تلویزیون شهری Nova star و linsn و Color light برند های رایج و با کیفیتی هستند. مشتریان عزیز با مراجعه به سایت قطعات شرکت نواندیشان و یا تماس با بخش پشتیبانی فنی اطلاعات خود را تکمیل کنند.
در مجموع خرید دست دوم لوازم الکترونیکی در بلند مدت منطقی نیست. اما تلویزیون های دست دوم که توسط همکاران به شرکت نواندیشان جهت سرویس مراجعه می شود. با تماس با بخش فروش می توانید از قیمت و انوع آن مطلع شوید.
